Використовуйте переваги компактної комбінації потужних гвинтових передач та двигунів змінного струму.
Наші спіральні передачі серії r..dr .. роз'єдналися зі своїми тонко ступінчастими коефіцієнтами шестерні та різноманітністю.

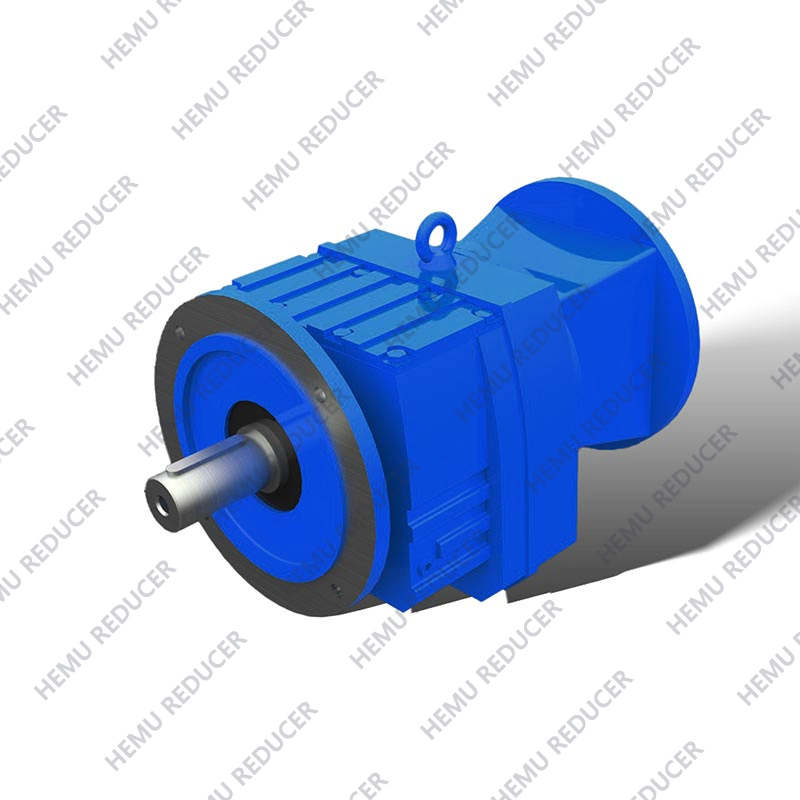

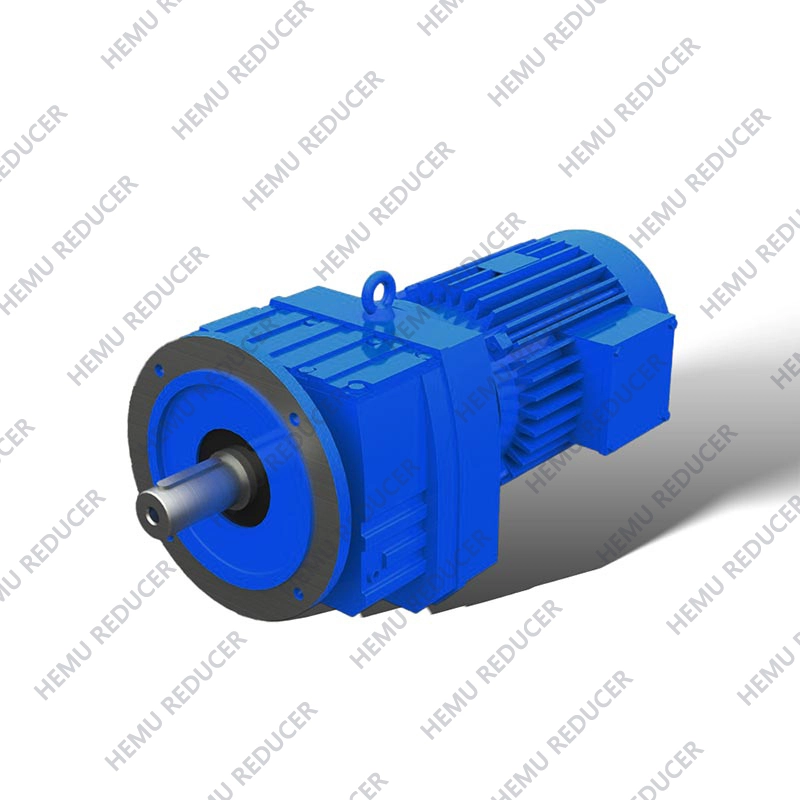

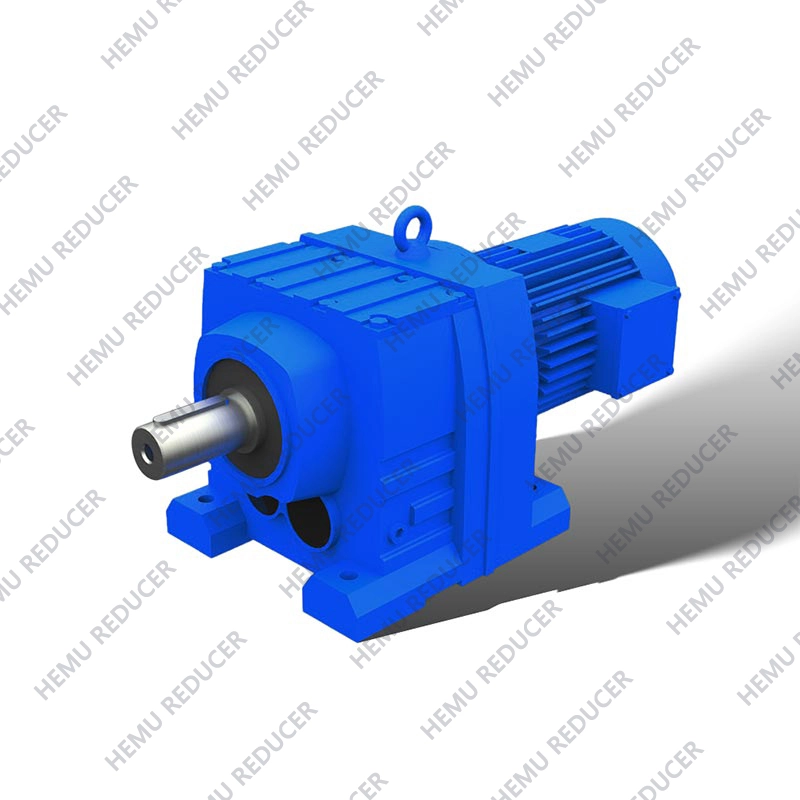

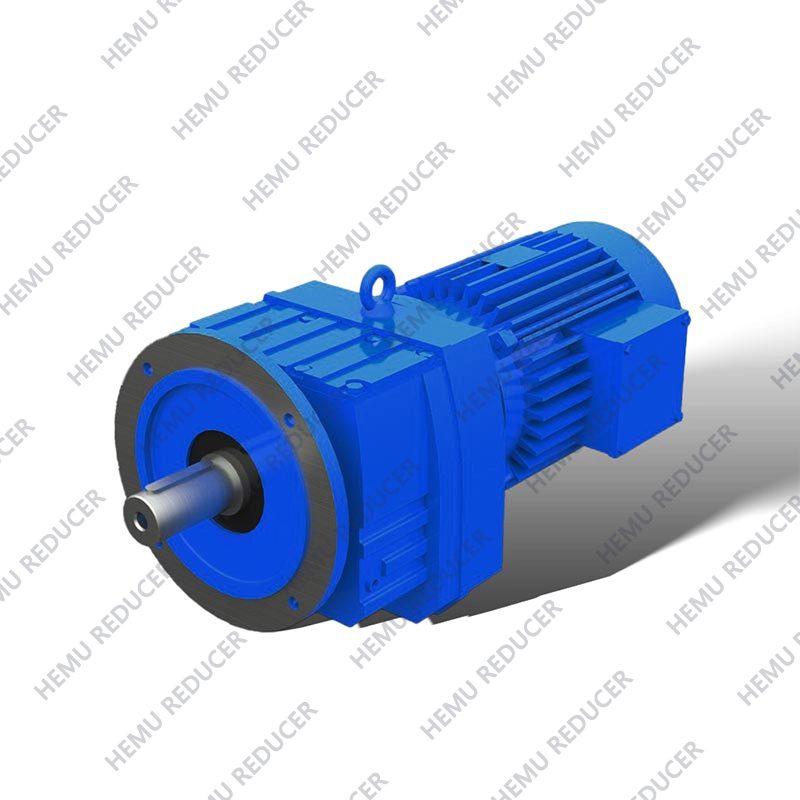

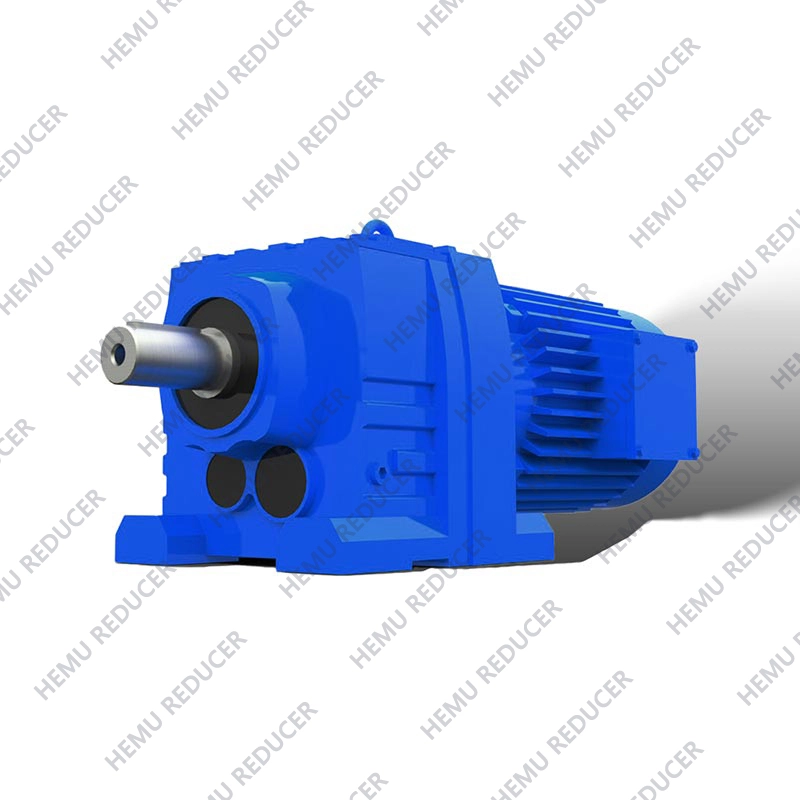

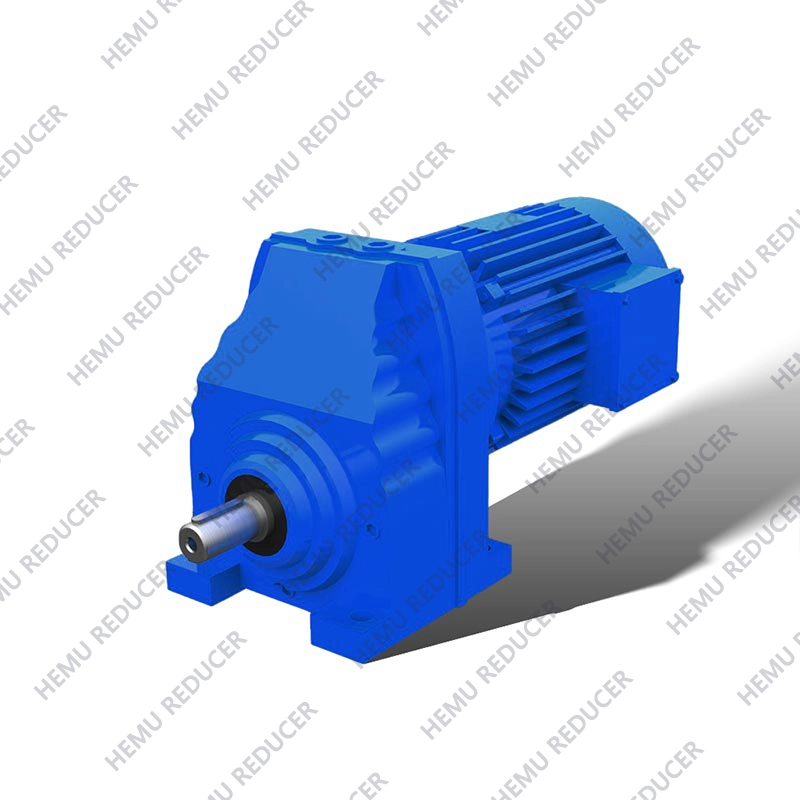

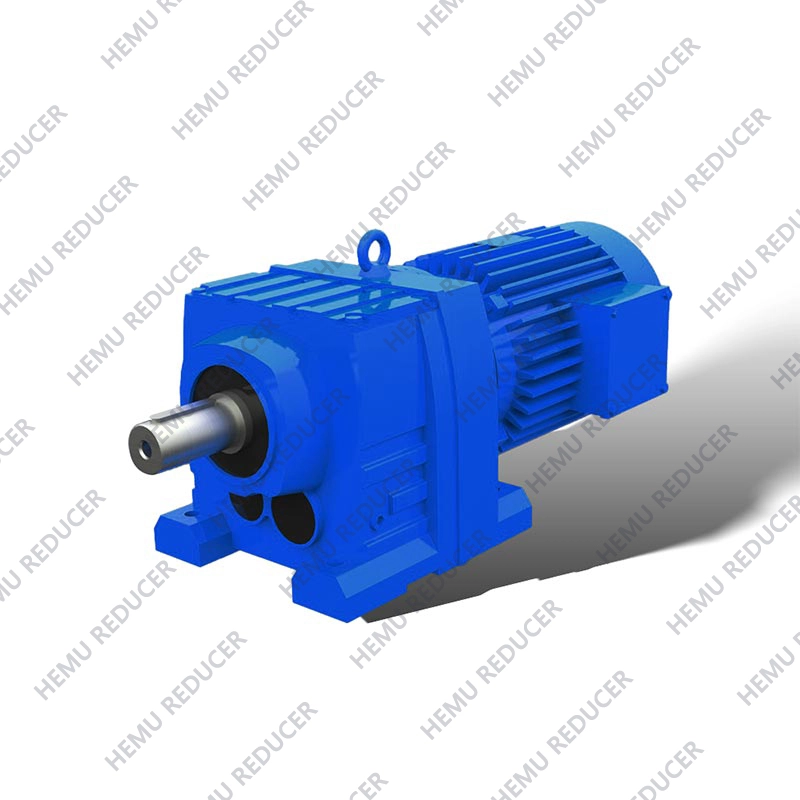

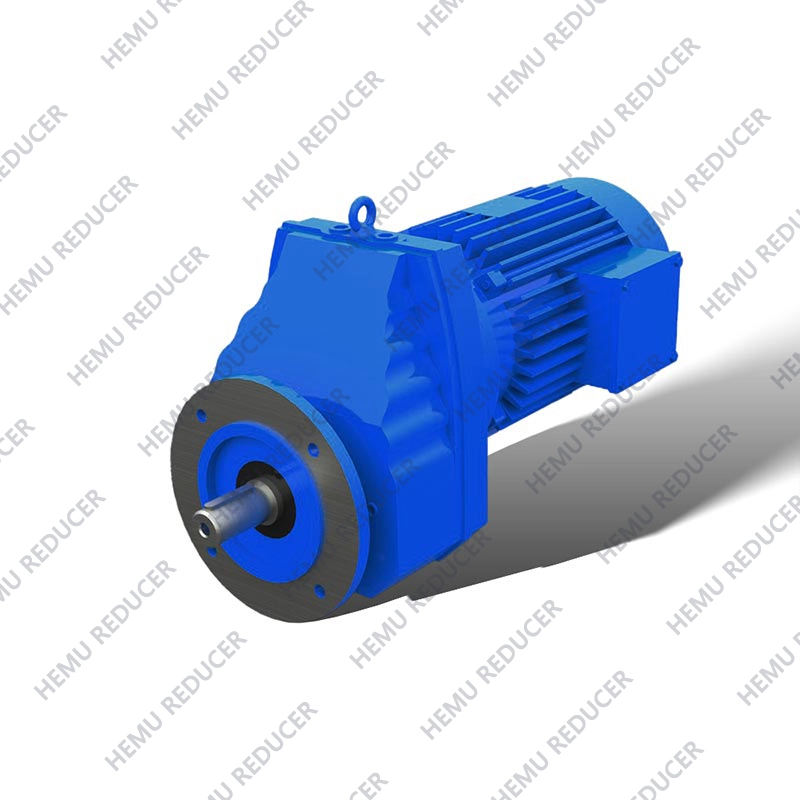

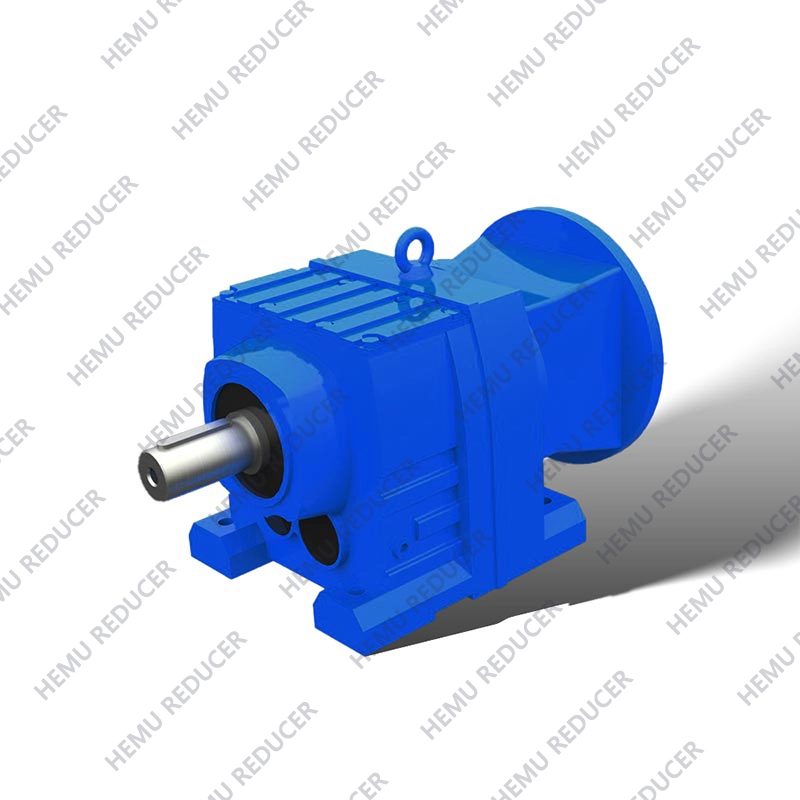

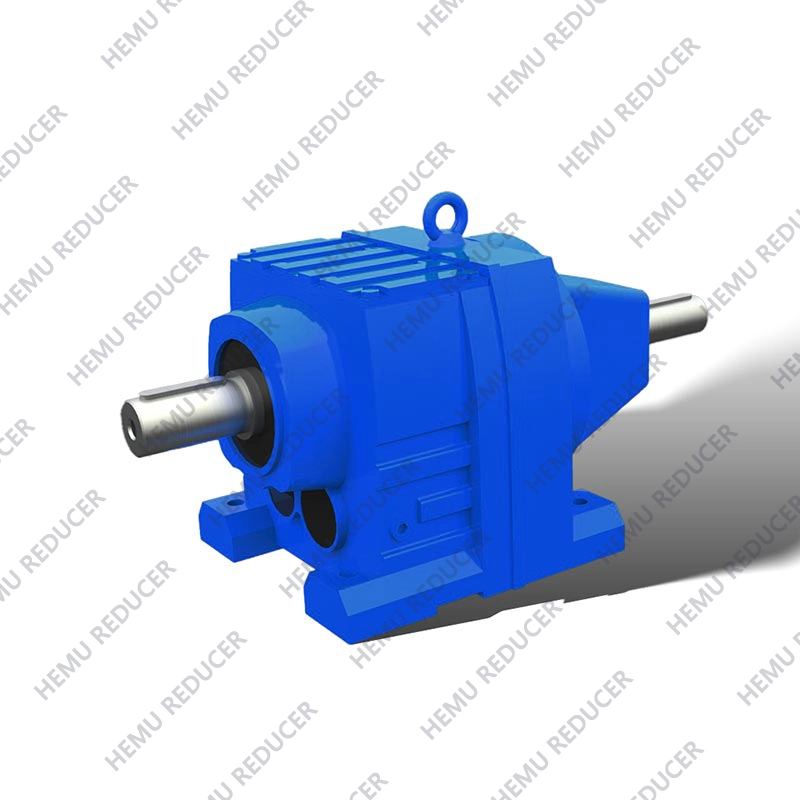

HR Series Helical Gear Motor Design:Гвинтові передачі пропонують більш високу ефективність передачі та менший шум порівняно з шестернами, що робить їх придатними для високошвидкісних, важких сценаріїв застосування.
Компактна структура:HR Series Helical Gear Motor зазвичай компактно розроблений для збереження місця встановлення, що підходить для космічних додатків.
Висока жорсткість:Серія HR Helical Gear двигун виготовлений з високої міцності матеріалів з високою жорсткістю та довговічністю, здатною витримати великі радіальні та осьові навантаження.
1. Висока модульна конструкція
2. Висока підтримка завантаження, стабільна передача та низький рівень шуму.
3. Експлентне герметизація, широкий спектр застосування галузі.
4. Висока ефективність та заощадження потужності.
5. Забезпечення вартості та низького обслуговування.
1. Харбор та доставка
2.hoist та транспорт
3. Електрична потужність
4. КОЛАЛЬНИЙ МІЛЬНІ
5.ECOND та будівництво
6. Папір та легка промисловість
7. Хімічна промисловість та охорона навколишнього середовища.ETC.
| Житловий матеріал | Чавун/пластичне залізо |
| Житлова твердість | HBS190-240 |
| Матеріал передач | 20crmnti Elloy Steel |
| Поверхнева твердість передач | HRC58 ° ~ 62 ° |
| Твердість ядра передач | HRC33 ~ 40 |
| Матеріал вводу / виводу вала | 42CRMO ЛЮБОВНА СТАЛЬНА |
| Твердість введення / виводу валу | HRC25 ~ 30 |
| Обробка точності передач | Точне шліфування, 6 ~ 5 клас |
| Змащування мастила | GB L-CKC220-460, Shell OMALA220-460 |
| Термічна обробка | Загартування, цементування, гасіння тощо. |
| Ефективність | 94% ~ 96% (залежить від етапу передачі) |
| Шум (макс) | 60 ~ 68 дб |
| Темп. Підйом (максимум) | 40 ° C |
| Темп. Підйом (нафта) (максимум) | 50 ° C |
| Вібрація | ≤20 мкм |
| Зворотний зв'язок | ≤20arcmin |
| Бренд підшипників | Підшипник бренду в Китаї, HRB/LYC/ZWZ/C&U. Або інші бренди, які вимагають, SKF, FAG, INA, NSK. |
| Марка нафтової печатки | Нак --- Тайвань або інші бренди, які вимагають |
| Розмір | Вал твердого діа. (мм) |
Центральна висота (мм) |
Вихідний фланцевий діа. (мм) |
Влада (KW) |
Співвідношення | Допустимий крутний момент (Н. М) |
Вага (Кг) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3,00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40k6 | 140 | Φ250/300 | 0,18-11,00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0,55-22,00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2,20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110M6 | 335 | Φ450/550 | 11.00-90.00 | 5,0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
